West 8100

1/8 DIN 过程控制器

West 8100 按模块化设计，现场设置和升级方便，几乎适用于所有的温度和过程回路控制领域。

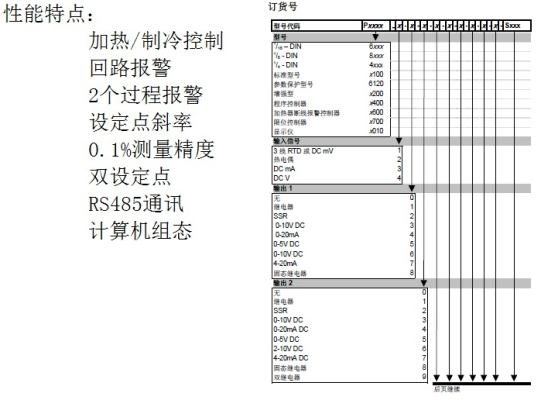

特点

控制类型

PID 控制，on/off控制，自整定、自适应，单输出或加热/制冷双输出

自动/手动l

无扰动切换

输出配置

最多 3 个输出，其中最多 2个控制输出 (加热/制冷l), 最多 2个报警输出和1个变送输出

报警类型

过程高/低报警，偏差报警，,带报警,逻辑与/或报警，回路断线报警

人机界面

4键操作, 双4 位 13mm & 10mm  LED 显示, 3 个LED 指示灯

计算机组态

离线计算机组态 (不需通讯选件)

输入

热电偶

J, K, R, S, T, B, & N

RTD

3 线 PT100, 每线最大阻值50W (三线要平衡)

线性直流

0-20mA, 4-20mA, 0-50mV, 10-50mV. 0-5V，0-10V量程 -1999 to 9999, 小数点位置可调

阻抗

热电偶和mV 输入时>100MW , V 输入时47KW ，mA 输入时为4.7W

精度

满量程的+/- 0.25% +/-1 LSD (热电偶输入时冷端补偿误差< 0.7°C)

采样频率

每秒4次, 14 位A/D精度

传感器断路检测

<2 秒( 0-20mA除外), 控制输出关闭,热电偶和mV 输入时显示高报警、PT100、V和 mA 输入时显示低报警

输出和选件

控制和报警继电器

SPDT 2A 240V AC 继电器, 寿命>500,000

SSR 输出

驱动能力 >4.3V DC最大负载250W (10V 500W 可选)

故态继电器输出

0.01~ 1 A  AC 20 ~ 280V, 47 ~63Hz

控制直流输出

0-20/4-20mA ，0-10/0-5V 最大负载500W 。 典型精度 +/- 0.5%

变送输出

0-20/4-20mA ， 0-10/0-5V 最大负载500W W 。 典型精度 +/- 0.25%

通讯

2 线RS485, 波特率1200~ 9600 ，West ASCII (Modbus 可选)

双设定点

数字输入选择 (SP1 = -0.6 ~0.8V, SP2 = 2 ~24V)

操作环境

温度和湿度

0 ~ 55°C (储存温度-20 ~ 80°C ), 相对湿度20%~o 95%

电源

90 ~ 264V 50/60Hz (22~ 65V AC/22 ~ 55V DC可选),功耗 4 W

前面板防护

IEC IP66/NEMA 4. (背部防护 IP20)

认证

CE, UL & Ulc
